「3D・2D図面AI」をリリース。CAD生成AIによる製造業の革新に挑戦。

株式会社renueは、株式会社WOGOとの協業を通じ、2D図面・3D CAD生成を支援する「3D・2D図面AI」に取り組んできました。本記事では当時のサービス発表の背景と、2026年10月25日に確認した現在の図面AI・Drawing Agentの相談範囲を分けて紹介します。発表時の構想や紹介画像を、現在のすべての図面で利用できる機能・性能の保証とは扱いません。

サービス発表の背景：設計の知識と図面資産を再利用する

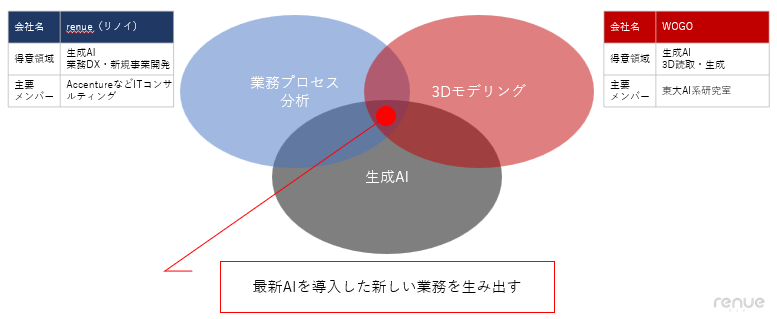

WOGOによる2024年6月17日付の公式発表は、renueとの連携による2D図面・3Dモデルの設計支援を紹介しています。当時の取り組みでは、現場の業務や過去の図面・モデルを整理することと、3D・AIの技術を業務へ合わせることを組み合わせました。ここで紹介する協業の経緯と、現在の個別サービスの契約・提供範囲は分けて確認してください。

狙いは、設計者が持つ判断の根拠や、過去の図面資産を再利用しやすくすることです。部品の寸法を変えるだけに見える仕事でも、組み合わせる部品、加工方法、組立や検査の条件が関わります。過去に採用した形状を見つけられても、そのまま別の用途で使えるとは限りません。何を変えてよく、どの条件を保持する必要があるかを、図面と業務の両方から整理します。

「設計・製造のコツ」を使う場合も、曖昧な言葉のまま入力するだけで、暗黙知がすべて継承されるとは考えません。対象の部品群、寸法の範囲、例外、根拠となる資料、承認した担当を対応させます。適用外の材料や工程へ広げない条件も重要です。数値やルールにできる部分と、設計者が個別に判断する部分を分けることで、生成結果を確認しやすくなります。

当時の記事では、情報収集と業務ヒアリングを経て、各社の設計条件に合わせる進め方を紹介していました。これは、汎用的なAIの操作だけで設計業務を完成させるという意味ではありません。入力する資料が正しい版か、図面と仕様書が整合しているか、どの出力を誰が確認するかまで含めて、利用する範囲を決める必要があります。図面の不足を、AIの推定だけで確定させない進め方を重視します。

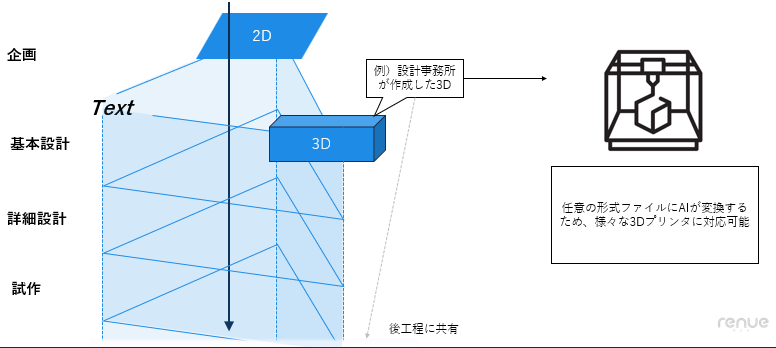

加工機や3Dプリンターとの接続、設計から製造までの連携などは、発表時に掲げた将来の方向性にも含まれます。その構想と、特定の設備へ接続して運用できること、製造の承認を得たことは別です。現在の実装範囲や追加開発の要否は、対象設備、入力・出力、必要な確認条件を指定して相談します。過去の発表を現在の標準機能一覧として読ませないことも、本記事を更新する目的です。

現在の図面AIとDrawing Agent：目的に合う相談先を選ぶ

図面を使う業務には、情報の読み取り・検索、数量や仕様を使った見積もり、2Dからの3Dモデル生成などがあります。それぞれ必要な入力、期待する出力、確認方法が異なります。まとめて「図面をAI化する」と依頼する前に、どこで作業が滞り、どの資料を何に使いたいかを整理します。同じ図面でも、寸法の抽出だけを確かめる検証と、編集可能なモデルを完成させる検証では範囲が変わります。

読み取り・検索や価格・工数データとの連携を検討する場合は、renueの図面AIを参照してください。現在の公開案内では、図面から仕様や寸法等を抽出し、確認・修正を経て情報を活用する仕組みや、価格・工数データとの連携を紹介しています。読み取った数量が見積もりのどの明細につながるか、根拠の図面へ戻れるかを確認し、自社の業務に必要な範囲を決めます。

図面から3D CADを作りたい場合は、Drawing Agentの専用案内へつなげられます。現在の案内は、PDF・図面画像やDWG・DXF等から情報を読み、CADコード等を使って形状を作り、元図面との比較・修正を行う仕組みとSTEP出力を紹介しています。不足寸法等を人が確認する進め方も含めて相談できます。自動生成したデータと、検収して業務へ渡すデータを区別しましょう。

実際の相談では、元図面の改訂、希望する出力、使うCADと版、重要寸法、公差や材料等の必要情報を共有します。「任意のCADファイルに変換できる」と一括りにせず、対応する形式と、受け手で保持・利用できる情報を確かめます。形状が読み込めることと、元の設計履歴まで再現されることも異なります。形式と検査の整理は、CADデータ変換後の確認手順を参照できます。

図面を立体へ復元する際の不足情報や、生成と検収の進め方は、2D図面をAIで3D化する仕組みと導入手順で詳しく整理しています。公開ページの処理時間や精度の表示だけで全件の効果を見積もらず、自社の図面品質・形状と同じ検収条件で確かめます。標準機能、追加対応、人の確認作業を分けて合意することが、提供範囲と期待をそろえる第一歩です。

導入時に確かめること：設計意図・変更の影響・運用負担

生成物は、見た目だけでなく設計意図に合うかを評価します。寸法や部品を変更したときに、保持したい関係が崩れないか、必要な加工・組立の条件が残るかを確認します。Autodesk Researchの2026年7月20日の研究紹介は、CAD編集の評価で、幾何学的な指標やAIによる評価だけでは専門家の評価と十分に一致しない点を報告しています。特定の研究結果を自社製品の性能値とはせず、設計担当による確認も評価へ含めます。

「追加学習をしないから、モデルの更新の影響が小さく保守費も低い」と一律には決めません。使うモデル、指示、参照資料、CADの処理や出力形式が変われば、同じ入力で必要な出力を得られるかを確かめます。対象図面と承認済みの結果を評価用に残し、重要寸法、欠落、処理失敗、確認・修正時間を比較します。学習の有無と、更新後の検証・運用に必要な作業は別に見積もります。

AIの機能名も、対象工程に分解して確認します。Autodeskの中国語による製造業向け案内は、工程図面の作成、スケッチの拘束、設計案の探索等を分けて紹介しています。他社の各機能をrenueの提供機能と同一視せず、自社が改善したい工程に対応するかを確かめます。英語・中国語の資料は技術上の参考で、日本の法令や取引先の設計・製造条件を定めるものではありません。

検証は代表的な図面だけでなく、不鮮明な資料、寸法不足、複雑な形状、対象外の例も含めて設計します。成功した出力だけの生成時間ではなく、準備、確認、修正、再処理、登録まで同じ範囲で比較します。検証中に調整した図面と、最後に確認する図面も区別します。進行や追加検証、本番移行を決める際は、PoCの設計と判断基準も参照してください。

運用では、原図の版、入力した条件、生成・修正の経緯、確認担当と承認した出力を対応させます。機密図面をどの環境で扱い、誰が閲覧でき、保存・削除や外部処理をどう管理するかも決めます。対象件数、必要な連携、専用環境、人の検収負担を含む費用を整理して相談してください。私たちは、図面を生成する機能に加え、根拠を確認して再利用できる業務まで形にすることを目指します。
