Drawing Agent / Copilot 拡張サービス

2D図面から、
動作を検証できる3Dへ。

図面に忠実な部品を組み、成立する条件を確かめる。

孔・軸・ローラー・フレームなどの部品から構築し、接続・干渉・支持・機構動作を検査。 物理計算と物流計算で、搬送の成立条件や処理量・滞留まで検討します。Microsoft 365 Copilotからの依頼にも対応します。

掲載動画は開発環境での実行例です。導入時に、ご利用環境と連携構成を確認します。

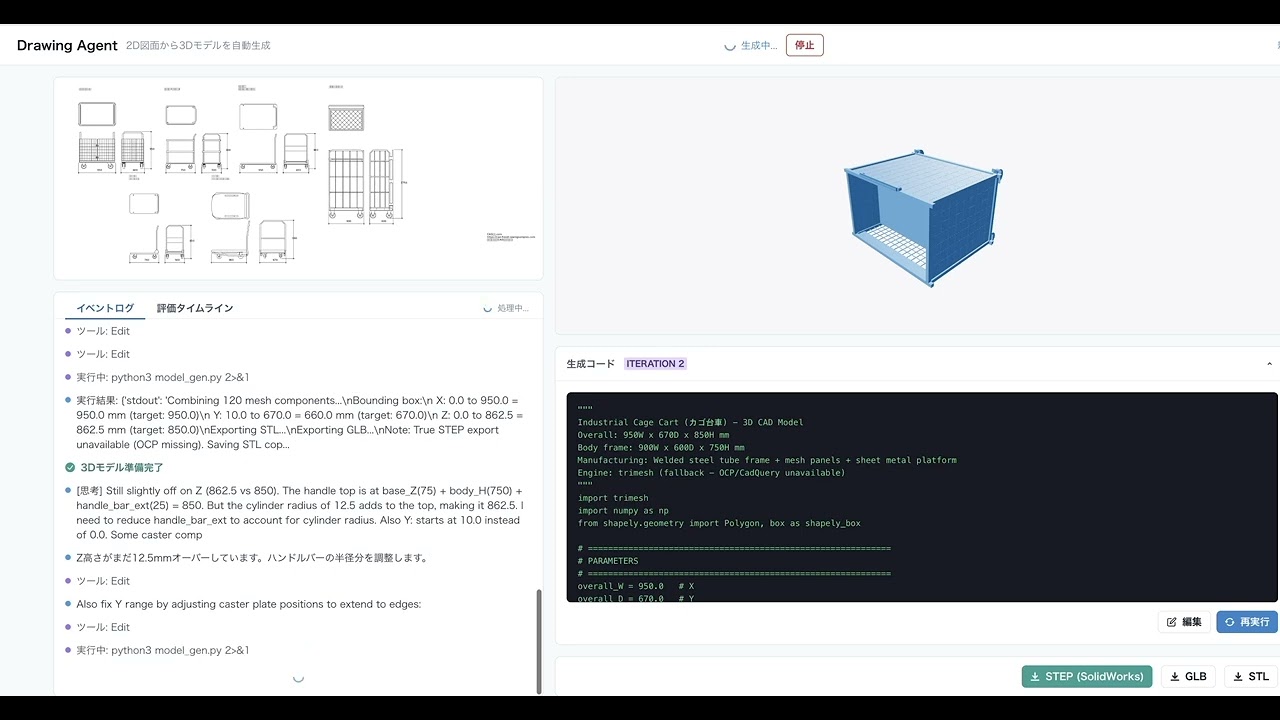

Microsoft 365 Copilot × Drawing Agent実行デモ

図面を添付 → 3D化を依頼 → モデルと検査結果を確認。待ち時間の一部を早送りしています。

Drawing Agent / 図面・実形状・計算をつなぐ

部品の再現から、
動作・搬送の成立性まで。

原図の寸法や配置を守って部品を作り、機構として組み、計算で確かめる。 接続できるか、干渉しないか、荷物を支えて運べるか、必要な量を処理できるかを検証します。

詳細CAD・接続・機構動作

荷物を支え、次の機構へ渡す。

原図16頁をもとに、約35万の部材アセンブリで構成した物流施設の例。ローラー・軸受・フレームの細部から、荷台の下降と棚からの受渡しまで、同じモデルで確認します。

個別部品の拡大 → 荷台の下降 → 棚からの受渡し。実操作・3倍速再生を編集。

条件変更・物流計算・動作再生

条件を変えて、処理量と滞留を確かめる。

需要・在庫・人数・搬送速度を設定して再計算。荷物ID、数量保存、連続位置、資源の同時使用を検査し、実受注・実出荷・待機と、全体3D・接写・原図を同じ時計で確認します。

条件入力 → 再計算 → 検査結果 → 計算した搬送の再生。計算待ちの一部を省略。

原図と部品を対応づける

寸法・配置・向きと、孔・軸・ローラー・架台などの部品を対応づけます。原図、メーカー資料、補完設計の根拠を部品ごとに残します。

接続・支持・干渉を検査する

部品同士の接合、開口、受渡しの高さ、荷底面の支持と重心、可動部の通過範囲を実形状で検査し、不整合を修正します。

重力・接触を計算する

対象区間の形状と物理条件を使い、落下・接触・摩擦・受止めを計算。刻み幅や停止・再開の条件を変えて、受渡しの成立を検証します。

搬送量・待ち・停止を計算する

荷物を同じIDで追跡。積載移動・空戻り・保管・有限バッファ・共有人員を扱い、需要や速度を変えた処理量と滞留を調べます。

原図・メーカー類似資料・補完設計を区別し、検査結果を対象部品・区間・条件に結び付けています。 物理試験は対象の受渡し区間、物流の実体検査は保存標準などの明示した範囲です。条件変更時の物流計算と実設備の性能・安全の受入は、それぞれ確認します。

会話を、図面業務の入口に。

「3D化して」から、
検査結果の確認まで。

01

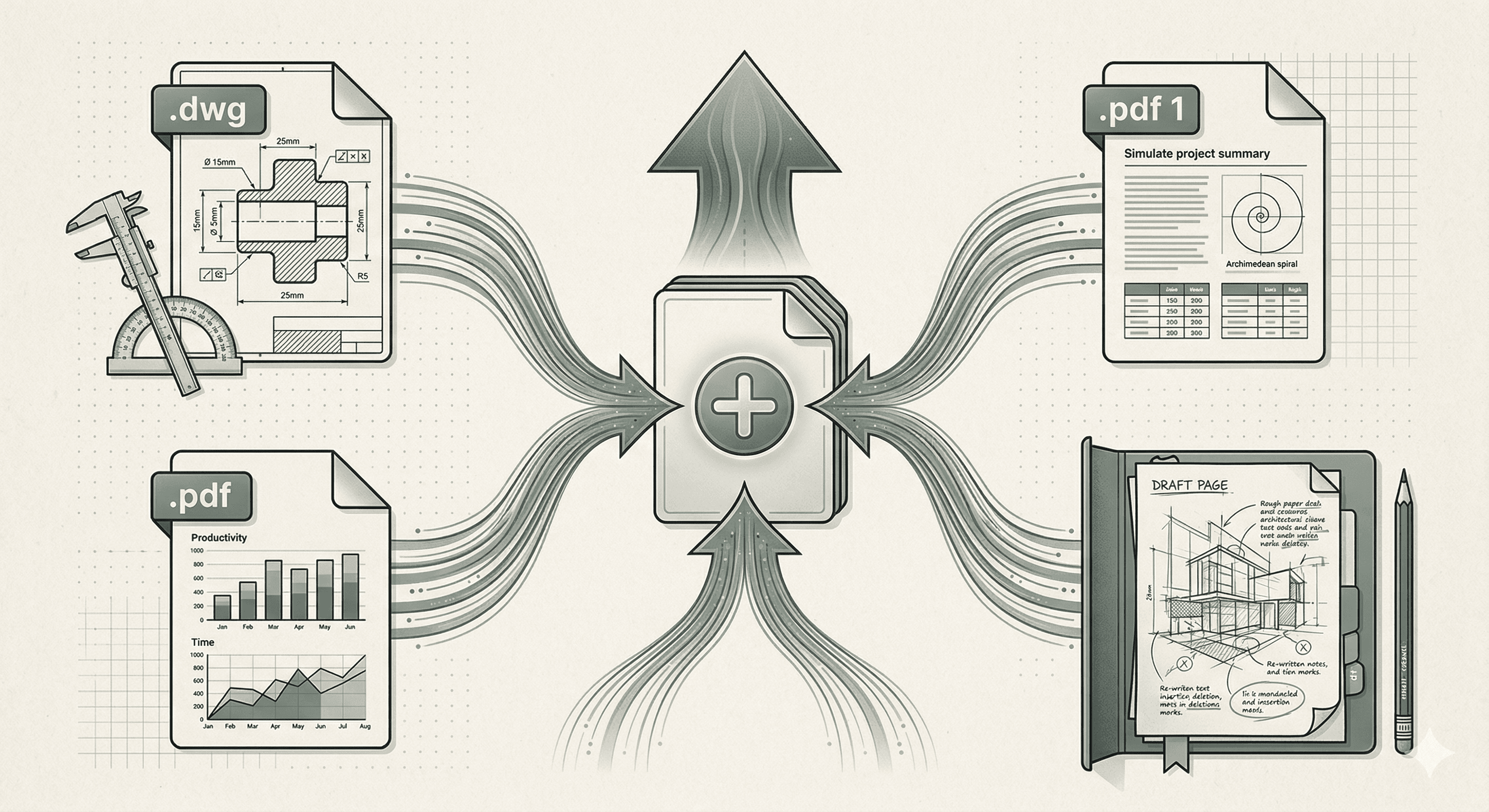

図面を添付して依頼

Copilotの会話から、対象図面と依頼内容を渡します。

02

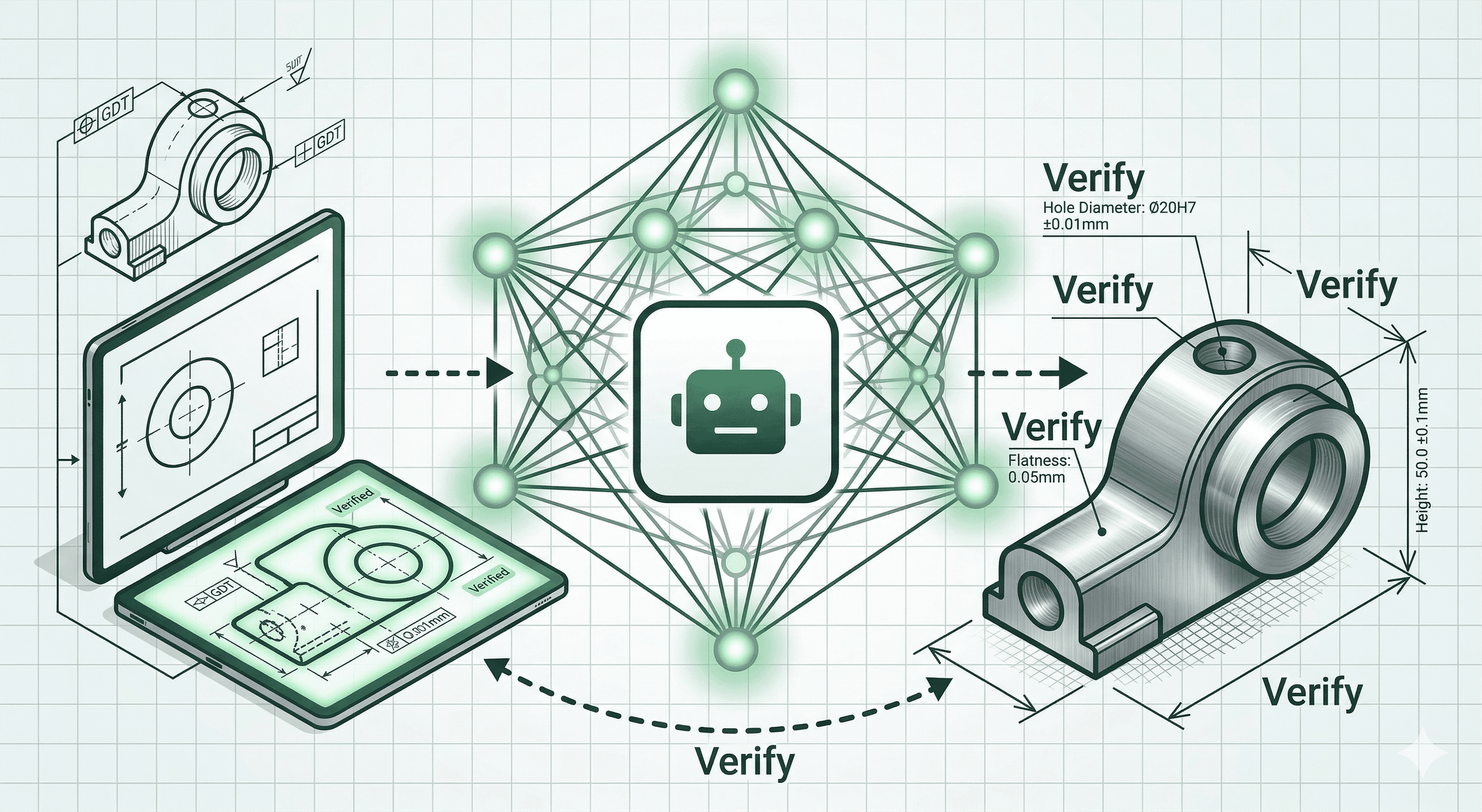

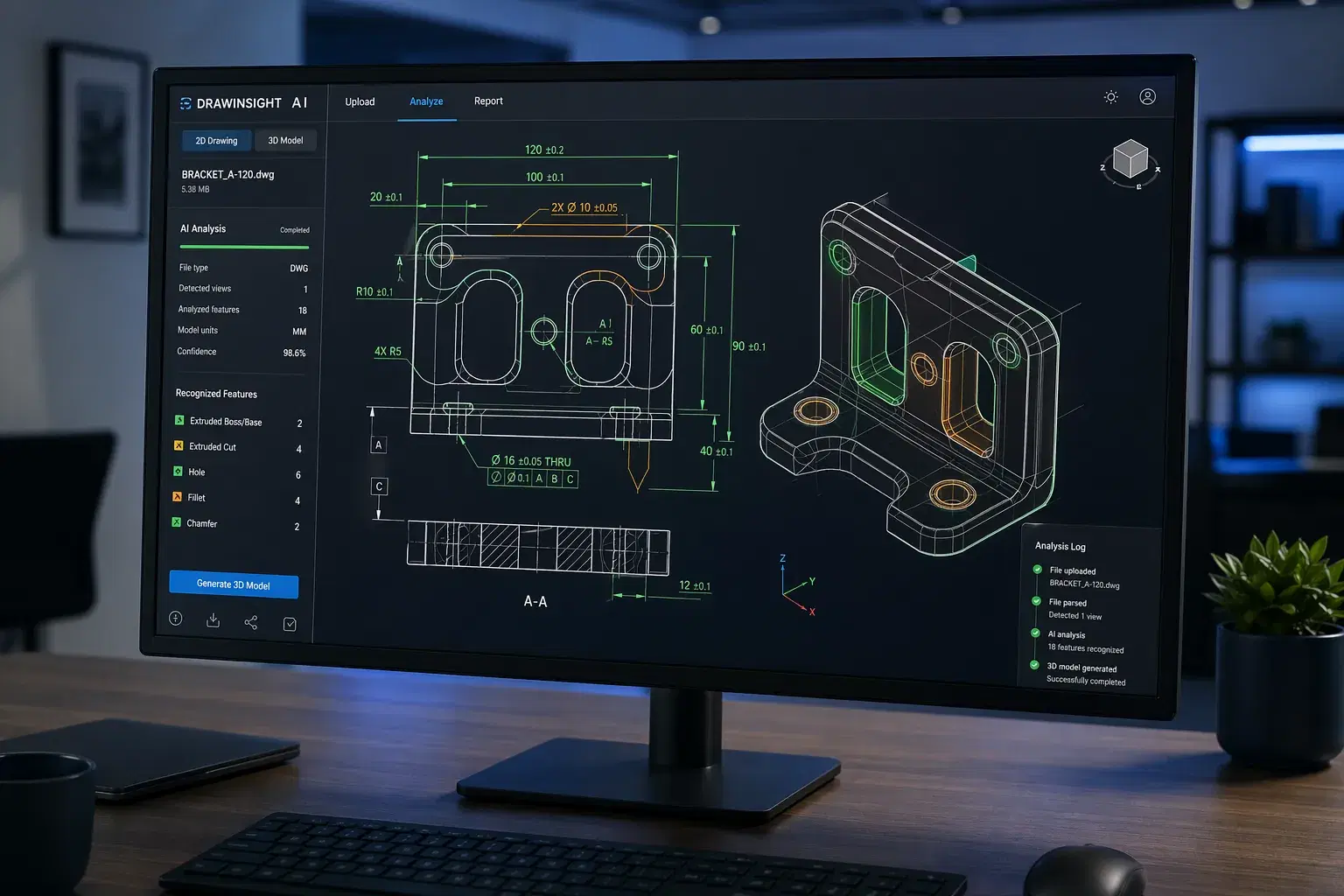

Drawing Agentが実行

図面を解釈し、専門ツールでモデルを生成・検査します。

03

会話内で結果を確認

3Dモデルと、寸法・穴・形状などの検査結果を確認します。

Drawing Agentの仕組み

生成して終わりにしない。
根拠を引き継ぎ、確認する。

図面の読取り・拾い出し・3D生成・検証をつなぐ、renue独自のエージェントハーネスです。作業手順、使うツール、検査条件、実行記録を管理し、目的に必要な工程を進めます。

01

図面を理解する

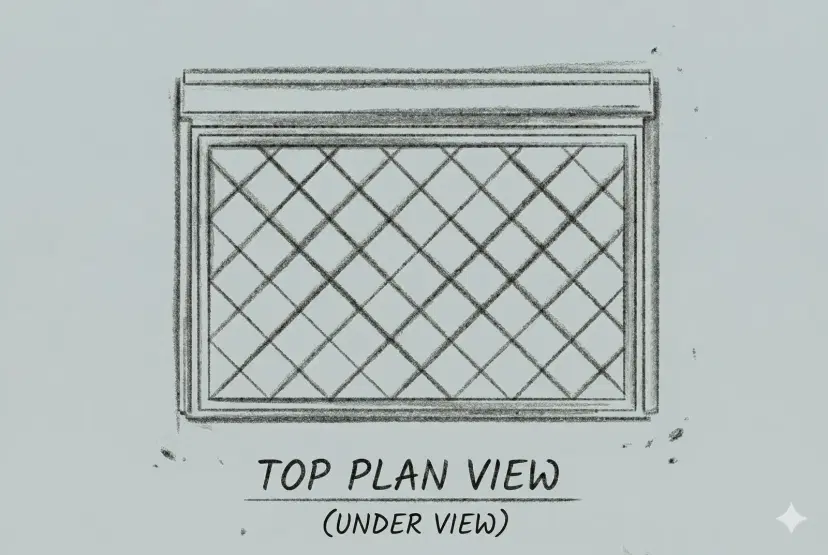

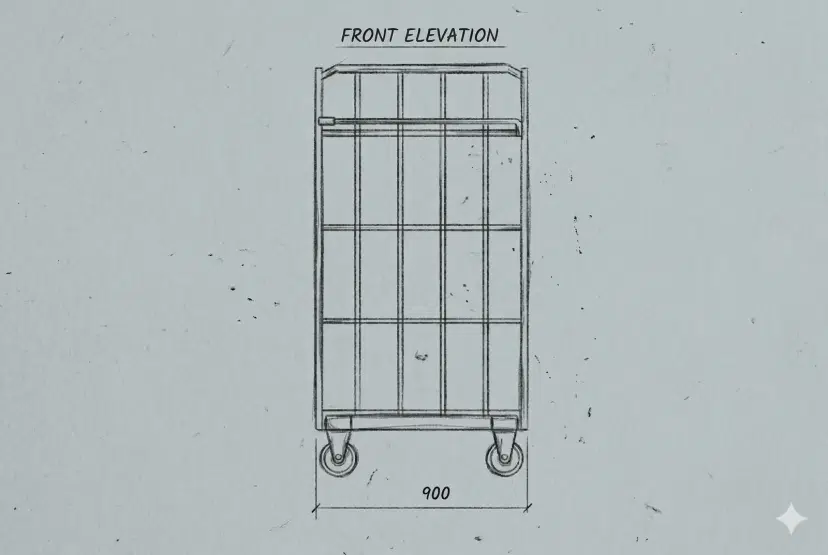

正面図・平面図・注記などを領域ごとに特定。どのページのどの位置を読み取ったか、根拠を記録します。

02

寸法・数量を拾い出す

図面にある値と、生成のために補った値を区別。補完した理由も残し、確認が必要な箇所を明らかにします。

03

部品から組み立てる

寸法を変数に変換してCADコードを実行。孔・軸・板・支持部材を作り、原図の寸法・配置と各部品を対応づけます。

04

成立条件を検査・修正する

原図一致、接続・支持・干渉、機構動作を検査。必要な物理計算・物流計算を実行し、不成立の箇所を修正して再検査します。

AIが解釈やコードの作成・修正を担い、専門ツールが形状生成や寸法検査を実行。利用モデルと検査条件は、対象・費用・実行環境に合わせて選びます。

検査と修正

干渉を見つけ、
部品を直す。

干渉した部品、支持が不足する箇所、受渡しが止まる工程を特定。 原因をモデルに戻し、修正後の形状と動作を再検査します。

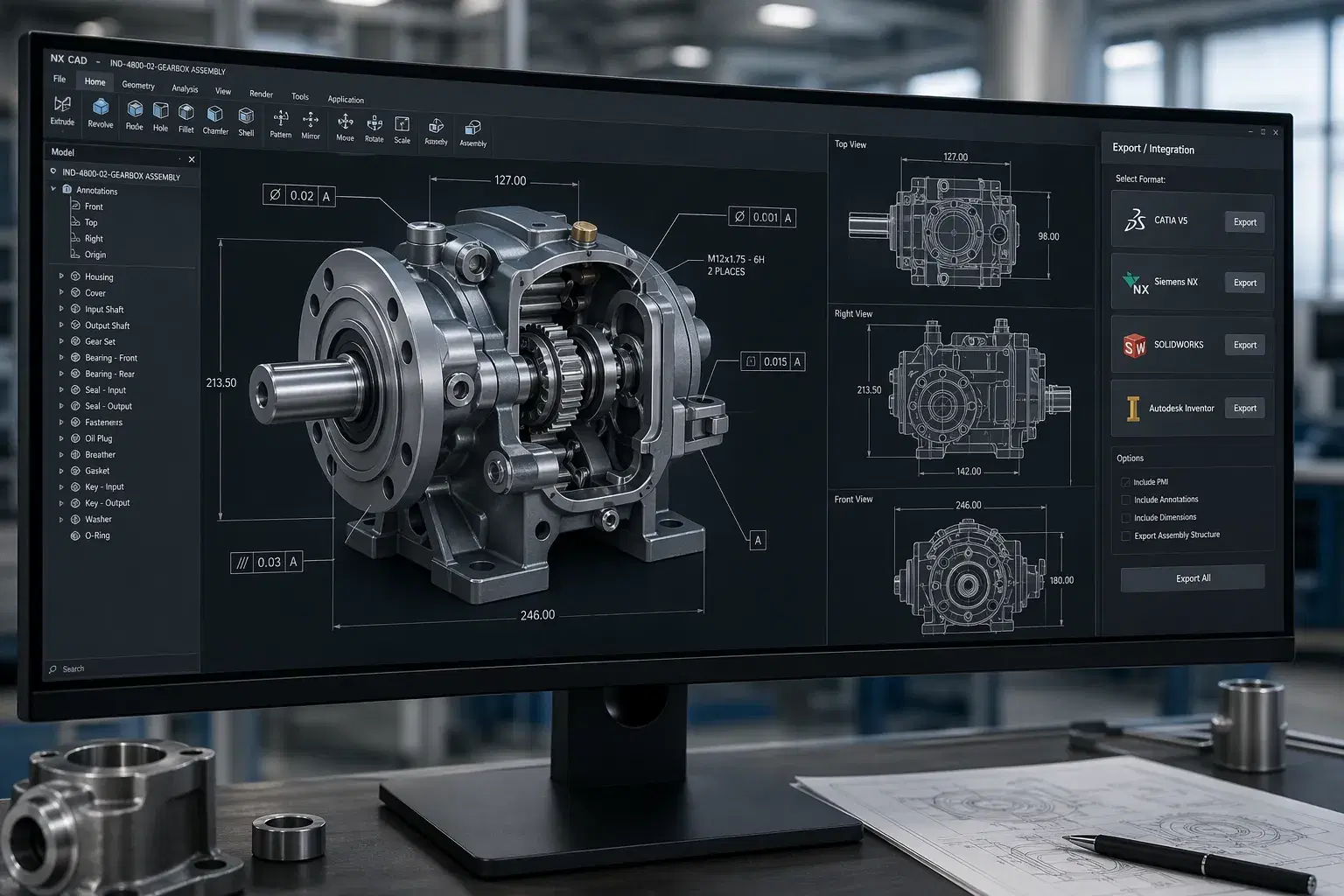

3Dモデル・2D図面

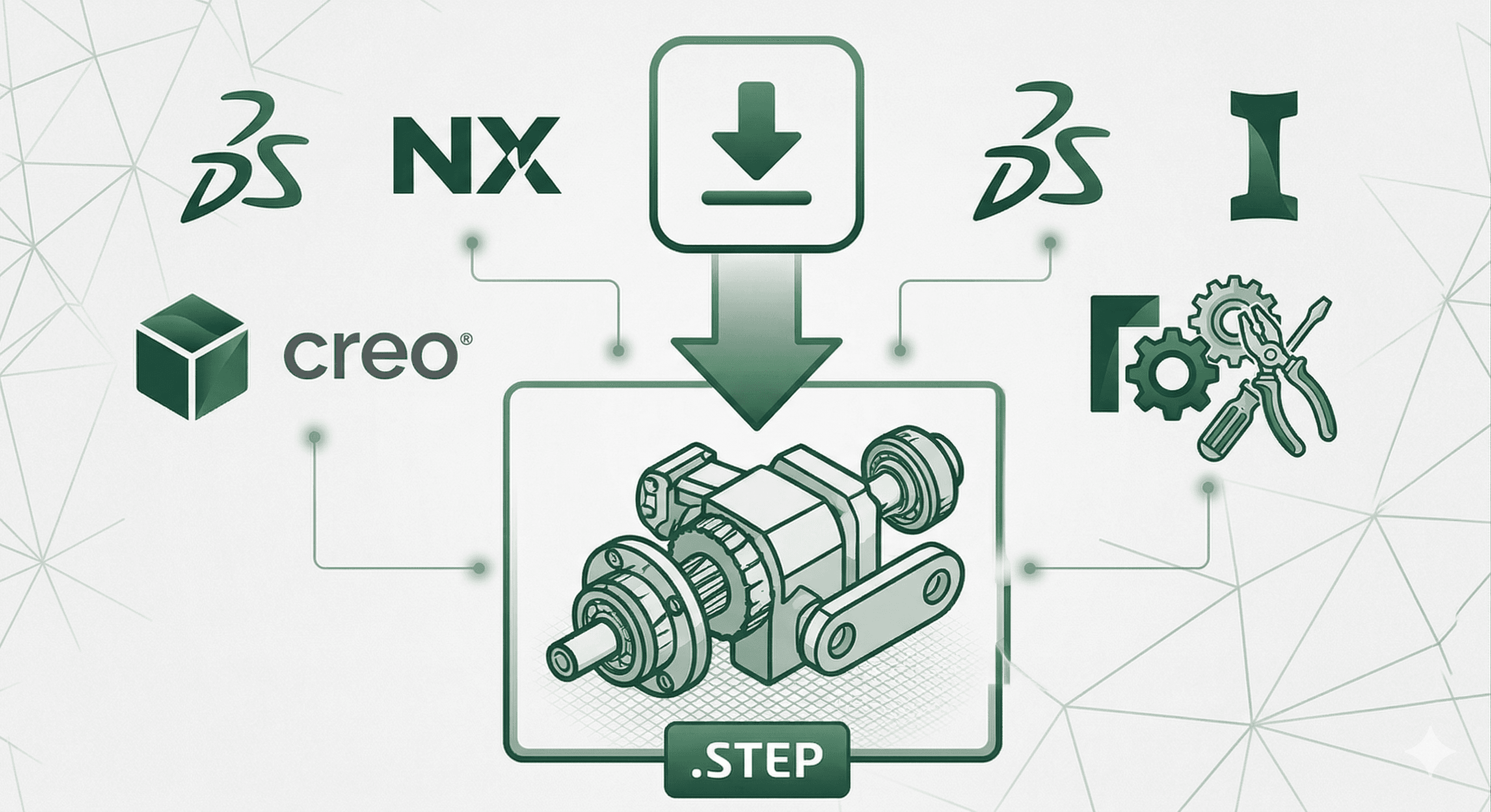

STEP / GLB / STL / 2D図面など。用途と実行ツールに応じて出力形式を選びます。
寸法の一覧と読取りの根拠
読み取ったページ・領域を対応づけ、モデルの形状がどこから来たか確認できます。
補完した値と、その理由
図面にない情報を推定した場合は、原図の値と分けて記録します。
接続・干渉・動作・物流の検査記録
対象部品・区間・運転条件と、支持・接触・可動範囲・数量・搬送履歴の結果を対応づけ、修正と再検査につなげます。

業務に合わせた使い方

Copilot連携も、
数量拾いSaaSも。

会話から図面業務へ

Copilot拡張

Microsoft 365 Copilotから図面の3D化を依頼し、モデルと検査結果を会話内で確認する構成です。

必要なアカウント・権限・ツール連携を確認し、ご利用環境に合わせて導入します。

ブラウザで拾い出し・検品

数量拾いSaaS

設備・建築・土木などの工種を選び、図面と参照資料を案件ごとに管理。数量行と原図の該当箇所を並べて検品できます。

要確認の行を絞って修正し、品目・規格・単位・数量を整理。検品済み数量をCSVにまとめます。

ご利用は審査制です。お問い合わせ後、利用目的などを確認・審査し、利用方法をご案内します。

保存先・権限・モデルを設計

お客様のクラウドへ

お客様のAWS環境に、認証・保管・AI処理を組み合わせる構成例をご用意しています。Microsoft Entra IDとの認証連携も検討できます。

図面の保存先、外部接続、利用モデルとリージョン、初期構築・実行時費用を分けて確認します。

よくある質問

原図の寸法・配置と各部品を対応づけ、接続・開口・干渉・荷物の支持・機構の動作を検査します。対象区間では重力・接触などの物理計算を使い、物流側では数量保存、連続搬送、空戻り、資源の競合、処理量や滞留を計算します。検査結果は対象部品・区間・条件と結び付けて記録します。

物流施設の例では、原図16頁と部材を対応づけた詳細CADを使い、保存した標準条件の支持・機構・干渉検査と、条件変更時の数量・位置・占有などの再計算を行っています。工場設備の物理試験では、対象の受渡し区間について、自由な試料の接触・落下・停止再開と刻み幅を変えた計算を検査しています。確認した区間・条件を明示し、未検証の経路や実設備の実績能力とは区別します。

図面を添付して「3D化して」と依頼し、生成した部品や形状の検査結果を会話内で確認する実行例があります。掲載動画は開発環境での実演です。導入時には、ご利用のMicrosoft 365環境、権限、実行ツールとの連携方法を確認して構成を決めます。

Drawing Agentはrenueが提供する図面業務向けの拡張サービスです。Copilotなどの利用環境と、図面の読取り・生成・検査を行うツールをつなぐ構成を設計します。必要な契約・設定・実行環境は導入時に確認します。

PNG / JPG / PDF / DXF / DWG / STEPなどを対象とし、実行環境に応じて対応します。出力はSTEP / GLB / STL / 2D図面などから、用途とツールに合わせて選択します。まず実際の図面と必要な出力を確認します。

読み取った値と推定で補完した値を区別し、推定した理由を記録します。図面だけで確定できない条件を明らかにし、必要な確認を行いながら生成・検査を進めます。

対象図面と用途に合わせて、必要な寸法・形状・検査条件を定めます。生成した3Dを複数方向や断面から描画し、原図との照合と機械的な検査を組み合わせます。シミュレーションを行う場合も、入力条件・仮定・検査範囲を分けて確認します。

数量拾いに特化したブラウザ型SaaSを提供しています。設備・建築・土木などの図面を、根拠を見ながら検品し、数量をCSVにまとめられます。利用は審査制です。まずお問い合わせください。利用目的などを確認・審査したうえで、利用方法をご案内します。

お客様のAWS環境に、認証・保管・AI処理を組み合わせる構成例があります。図面の保存先、外部接続、権限、利用モデルやリージョンを確認して設計します。費用は初期構築と、クラウド・モデルの実行時利用料などを分け、導入範囲に応じてご案内します。

Drawing Agent

まずは、実際の図面と
ご利用環境から。

対象図面・必要な出力・Copilotの利用環境を確認し、生成と検査をどこまで業務につなぐか、一緒に整理します。

2026年11月版のサービス概要に基づくご紹介です。Drawing Agentはrenueが提供します。
