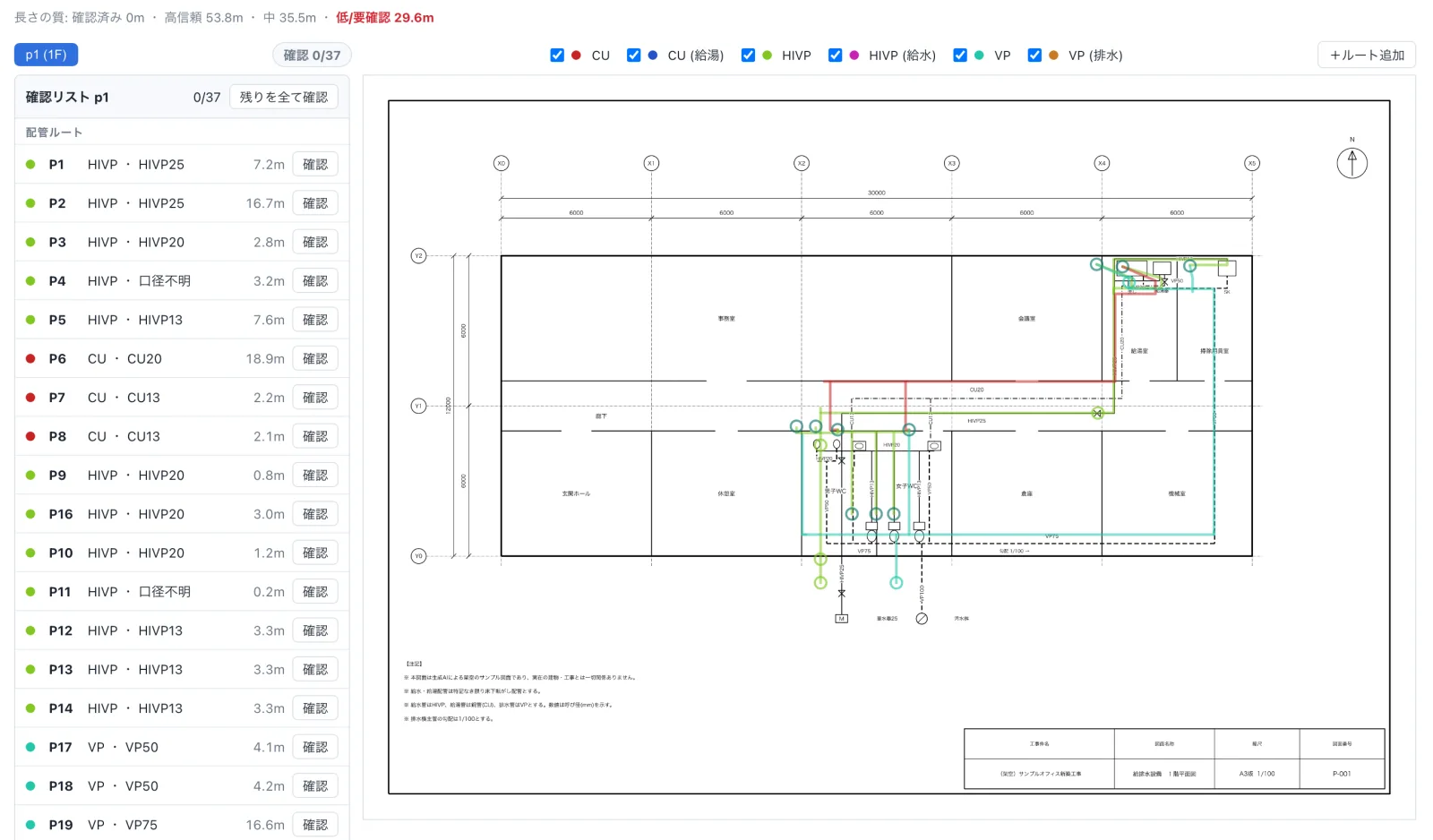

製図の一般知識を使い、給水・給湯・排水を読み分けます。読み取ったルートは図面上に系統別で色分けし、元図と重ねて確認できます。
図面は生成AIによる架空のサンプルです
給排水設備の積算担当者へ
配管数量
拾いAI
水道管の図面をAIが読み取り、
拾い表と概算見積書を自動生成
給水・給湯・排水を読み分け、根拠と要確認箇所を隠さず出力します。
給排水設備図面の読み取り範囲・数量表の出力・検証の進め方をご相談できます。図面は後からPCで共有できます。
配管数量拾いAI / 図面読み取り
画面内の図面は生成AIによる架空のサンプルです
CHALLENGES
こんな課題に
配管の拾い出しは、図面の読み方と測り方の両方に経験が求められます。
- 01
図面を色分けしながら目で追い、スケールで測る拾い出しに時間がかかる
- 02
凡例のない図面や古いスキャン図面は、読める人にしか任せられない
- 03
PDF変換で縮尺が狂うと、すべての数量に誤差が乗ってしまう
- 04
CADデータがもらえず、PDFだけで手拾いするしかない
HOW IT WORKS
PDFから見積書まで、4ステップ。
AIの柔軟な図面理解と、同じ入力からは必ず同じ数字を返す決定論アルゴリズムを組み合わせています。
- 01
図面PDFをアップロード
事前設定やテンプレート登録は不要です。給排水設備図面のPDFをそのまま投入します。
- 02
AIが系統と属性を読み取り
給水・給湯・排水、管種、口径、記号を座標情報とともに読み取ります。
- 03
縮尺を確定して集計
通り芯から縮尺を確定し、決定論アルゴリズムで長さを算出・集計します。
- 04
拾い表と見積書を出力
拾い表（Excel 4シート）と、仮単価を明示した概算見積書を自動生成します。
FEATURES
読めた根拠も、迷った箇所も残す。
速さだけでなく、人が安心して確認・確定できることを重視した設計です。
凡例のない図面でも、
架空のサンプル図面による出力例です
02
AIを検算し、
「要確認」を明示
実在しないルートの疑いや拾い漏れを自動検算し、自信を持てない箇所は隠さず申告します。人は候補を確認し、ワンクリックで確定。手動追加にも対応します。
03
決定論集計で、
数字の根拠が残る

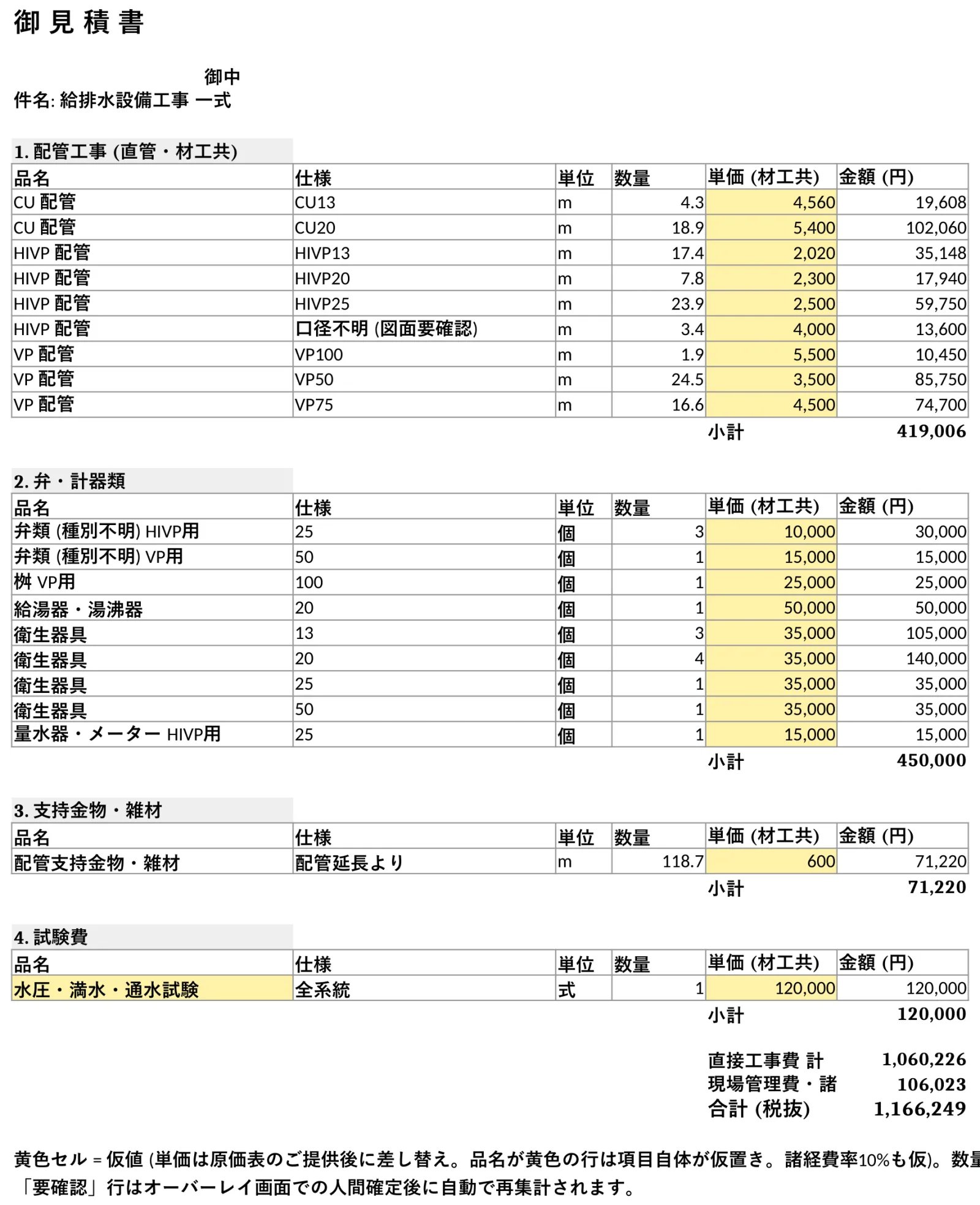

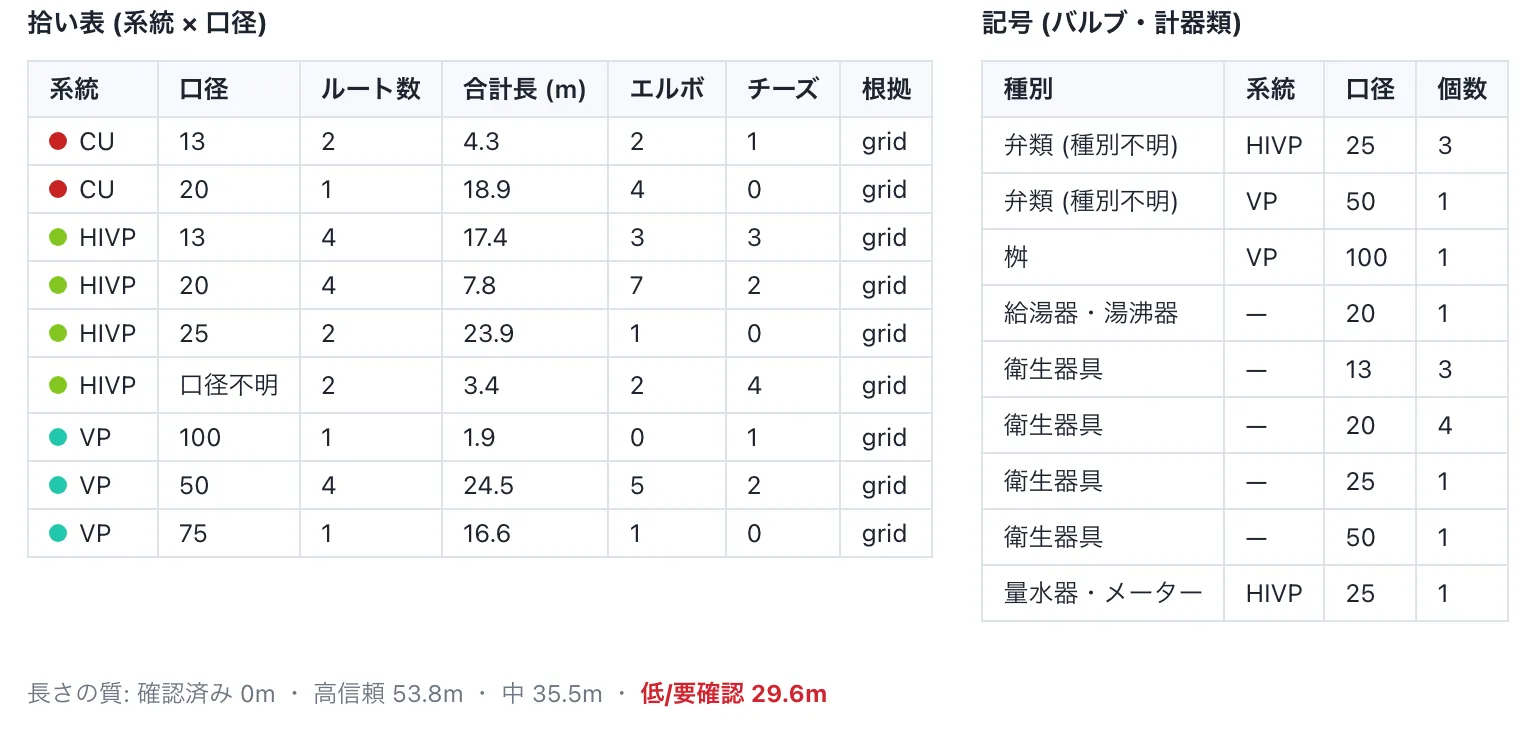

長さの質の内訳、計算上の仮定、判読不能事項まで拾い表に記録します。概算見積書は実測値を白セル、仮単価を色つきセルに分け、どこを差し替えるべきか明確にします。
